Poser la faïence murale



Voir le tutoriel vidéo

Le carrelage peut se poser de 2 façons différentes. Soit au gabarit, soit en automatique (en crédence). Le choix du catalogue « @CARRELAGE » est chiffré ou non chiffré.

La pose de carrelage au gabarit (fonction gabarit)

Il vous faut tracer les contours de l’ensemble des carreaux, mur par mur ou au sol.



Choisissez l’un des deux catalogues « @CARRELAGE » chiffré ou non chiffré et cliquez sur « Poser ». Ici, le choix est sur « Faïence uni – marron très clair »



La pose du carrelage en crédence (fonction du menu déroulant Scène | Carrelage automatique)

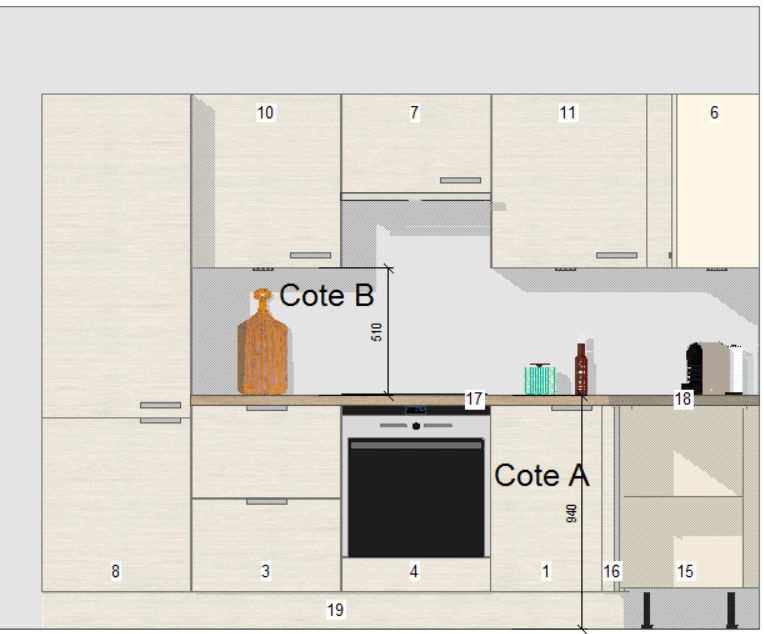

Après avoir créé votre scène sur InSitu, vous devez faire un relevé des cotes suivantes.

a) Cote A du sol au-dessus du plan de travail

b) Cote B du dessus du plan de travail au-dessous des meubles hauts (crédences)


Puis, vous devez déterminer entre quel et quel point de gabarit vous voulez mettre du carrelage.

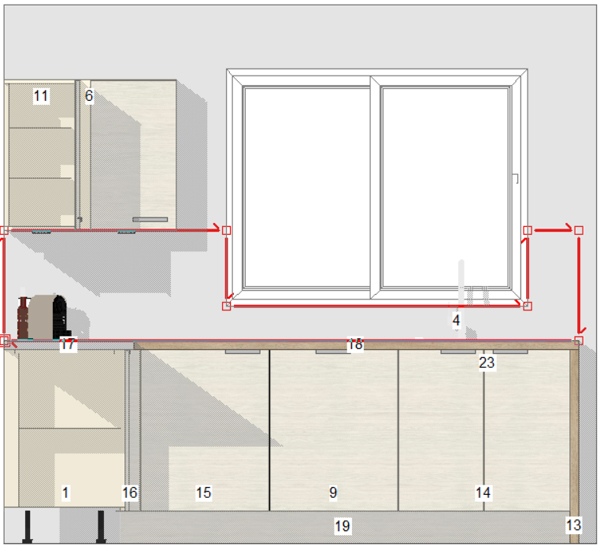

c) Poser le gabarit en vue de dessus, dans le sens horaire (vous pouvez passer devant une fenêtre ou une porte).

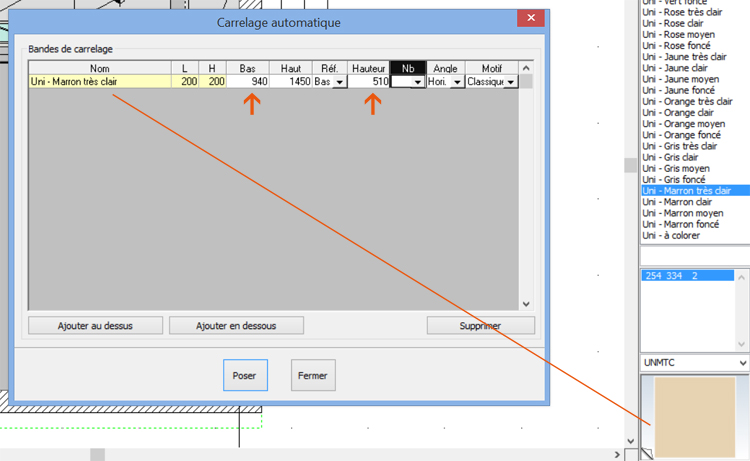

Ensuite, appelez la boîte de dialogue dans le menu déroulant Scène | Carrelage automatique

a) Cliquez sur « Ajouter au-dessus » puis sélectionnez un carrelage (Faïence) dans le catalogue @CARRELAGE

b) Faites un glisser-lâcher du carreau (vous pouvez modifier les dimensions) à partir de la fenêtre de pose jusqu’à la case jaune (comme un meuble)

c) Remplissez la case « Bas » qui correspond à la hauteur du sol au-dessus du plan de travail. (ici : 940)

d) Remplissez la case « Hauteur » qui correspond à la hauteur de crédence. (ici : 510)

e) Terminez en cliquant sur « Poser ».

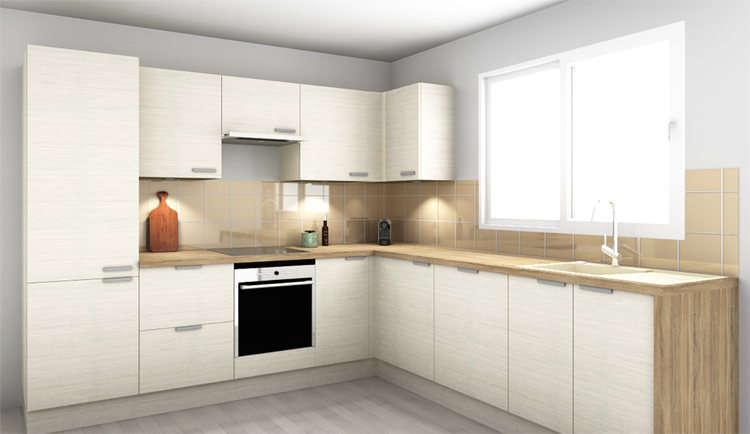

Voici le résultat final en vue 3D photoréaliste :


Il est à noter que :

a) Vous pouvez poser différents niveaux de carreaux

b) Le gabarit doit être retiré après la pose du carrelage

c) Vous pouvez changer différents carreaux : listels décors etc.

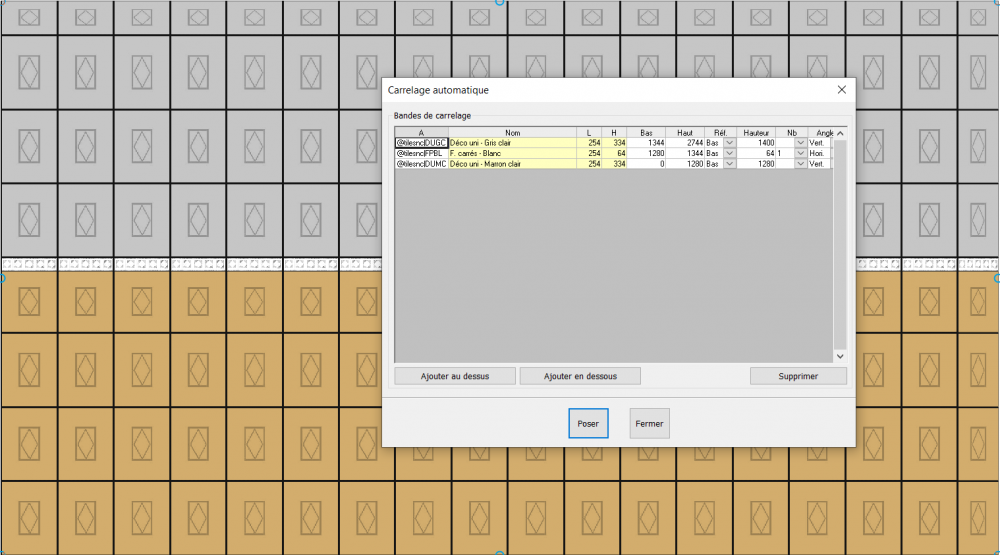

Voici un exemple sur plusieurs niveaux de carrelage avec la boîte de dialogue « carrelage automatique ». A noter que la hauteur finale doit être renseignée sur le dernier rang de carrelage.

Posecarrelage7 FR.png
