La vue de dessus


La vue de dessus permet de voir le plan de la scène.


La vue de dessus est une des vues que vous allez le plus utiliser. Vous construirez les murs, poserez les contraintes, positionnerez les meubles ainsi que la décoration, mettrez les sols et plafonds,... le tout en vue de dessus dans la plupart du temps.

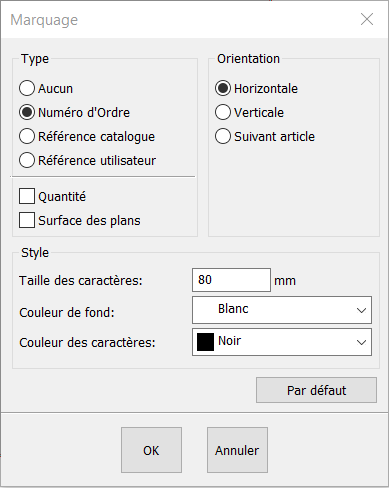

Il y a sur chaque élément posé dans la scène, un numéro. Ce numéro correspond à l’ordre de pose des éléments. Il est appelé également « Marquage ». Vous avez la possibilité de modifier quelques attributs en faisant Scène | Marquage.


Marquage FR.png


Le type : aucun marquage, les numéros d’ordre (par défaut), les références catalogue, les référence utilisateur (modifiable dans les attributs de l’objet).


Le style : la taille des caractères, leur couleur et la couleur de fond.


L’orientation : permet que le texte soit toujours horizontal, toujours vertical ou suive l’orientation de l’objet (par défaut).


Le mode de dessin

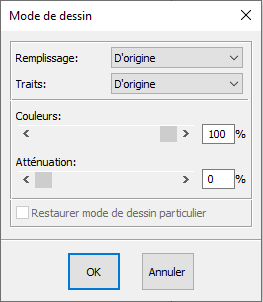

Après avoir sélectionné un objet, vous avez la possibilité de modifier son Mode de dessin. Pour cela :

1 - Sélectionnez un objet

2 - Cliquez sur le menu déroulant Sélection | Mode de dessin. Une boîte de dialogue apparaît.



3 - Modifiez, au besoin, les différentes informations contenues dans cette boîte :
- le style de remplissage
- le style ou l’épaisseur des traits
- la couleur
- l’atténuation
