Poser du texte, des flèches, des symboles
|

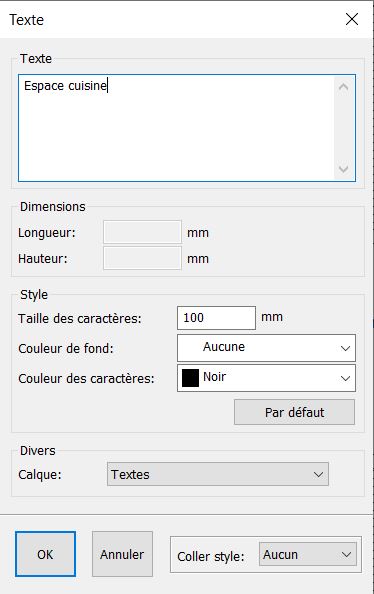

Poser un texte Afin de pouvoir mettre des renseignements sur votre implantation, vous avez la possibilité de poser du texte dans InSitu. Pour cela, veuillez cliquer sur le menu déroulant Poser | Texte, ce qui vous ouvre la fenêtre Fig.28a
Le texte s’affichera au centre de votre scène.
Le fait de poser une flèche peut vous servir à indiquer un espace afin de mettre le texte à l’extérieur de la forme. La pose s’effectue en cliquant sur le menu déroulant Poser | Flèche Le premier clic de la souris indique l’embout de la flèche et le deuxième clic, la fin de la flèche. (Fig.28b)
Le symbole d’élévation sert à voir et à travailler les éléments en 2D de face. Il y a 3 façons de voir un objet de face : 1 - Sélection d’un objet (clic sur bord intérieur), puis menu déroulant Vue | Elévation filaire ou réaliste 2 - Sélection d’un mur (clic sur bord intérieur), puis menu déroulant Vue | Elévation filaire ou réaliste 3 - Poser un symbole d’élévation qui entoure l’objet ou le groupe d’objet, puis menu déroulant Vue | Elévation filaire ou réaliste Pour poser ce symbole d’élévation, il faut cliquer sur le menu déroulant Poser | Symbole d’élévation (Fig.28c)
Voici le résultat en élévation réaliste (Fig.28d). Si vous posez un objet dans cette vue, il se posera entre les 2 premiers clics dans la profondeur.
|
